openGauss主要包含了openGauss服务器，客户端驱动，OM等模块，本章将介绍这些模块之间的相互关系。

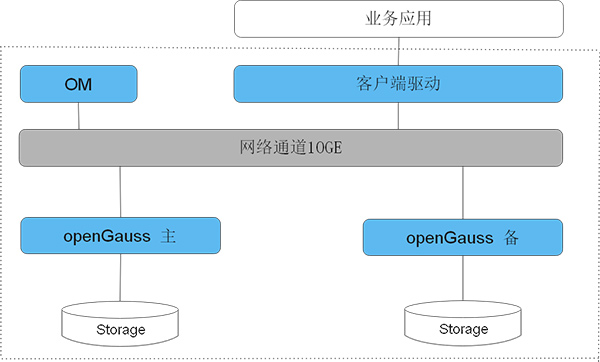

openGauss软件的架构如图1所示。在openGauss的文档中，将openGauss服务器称为实例。

运维管理模块(Operation Manager)。提供openGauss日常运维、配置管理的管理接口、工具。

不同于服务器和客户端驱动模块，OM为用户提供了相关工具对openGauss实例进行管理。

客户端驱动

客户端驱动(Client Driver)。负责接收来自应用的访问请求，并向应用返回执行结果;负责与openGauss实例的通信，下发SQL在openGauss实例上执行，并接收命令执行结果。

负责接收来自应用的访问请求，并向应用返回执行结果。客户端驱动负责建立到openGauss实例的链接，把应用的SQL命令传输给openGauss实例，接收openGauss实例命令执行结果。

客户端驱动和应用运行在同一个进程内，部署在同一个物理节点。

openGauss主(备)

openGauss主(备)。负责存储业务数据(支持行存、列存、内存表存储)、执行数据查询任务以及向客户端驱动返回执行结果。

负责存储业务数据、执行数据查询任务以及向客户端驱动返回执行结果。

openGauss实例包含主、备两种类型。支持一主多备。建议将主、备openGauss分散部署在不同的物理节点中。

Storage

服务器的本地存储资源，持久化存储数据。
